మీరు మా ఫ్యాక్టరీ నుండి E4991B ఇంపెడెన్స్ ఎనలైజర్‌లను కొనుగోలు చేయడంలో నిశ్చింతగా ఉండవచ్చు. 1 MHz నుండి 3 GHz వరకు ఫ్రీక్వెన్సీ పరిధి కలిగిన E4991B ఇంపెడెన్స్ ఎనలైజర్, విస్తృత ఇంపెడెన్స్ పరిధిలో 0.65% ప్రాథమిక ఖచ్చితత్వం, ఉష్ణోగ్రత లక్షణాల విశ్లేషణ మరియు పర్మిటివిటీ యొక్క డైరెక్ట్ రీడ్ ఫంక్షన్ కోసం మెటీరియల్ కొలత ఎంపికలు.
మీరు మా ఫ్యాక్టరీ నుండి E4991B ఇంపెడెన్స్ ఎనలైజర్‌లను కొనుగోలు చేయడానికి నిశ్చయించుకోవచ్చు. E4991B ఇంపెడెన్స్ ఎనలైజర్ 1 MHz - 3 GHz

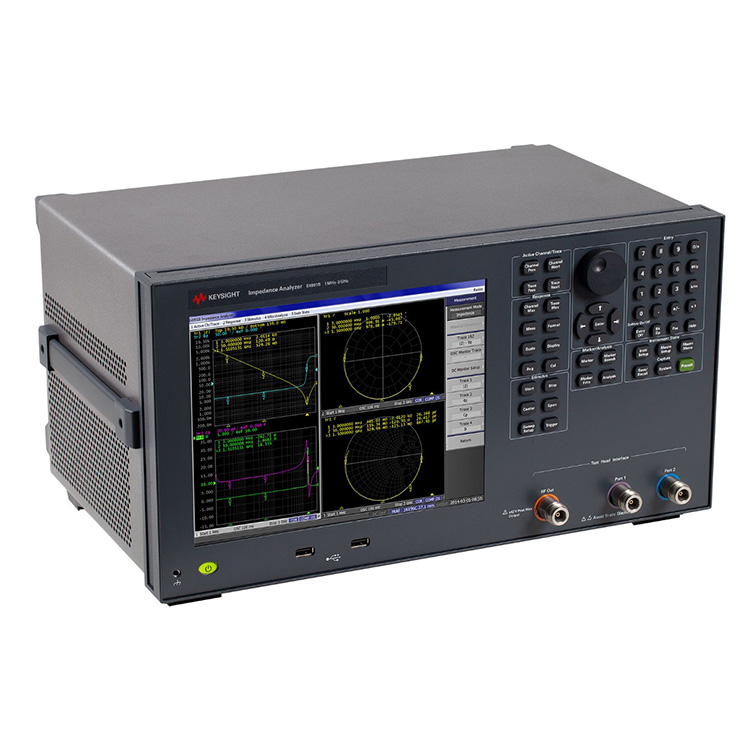

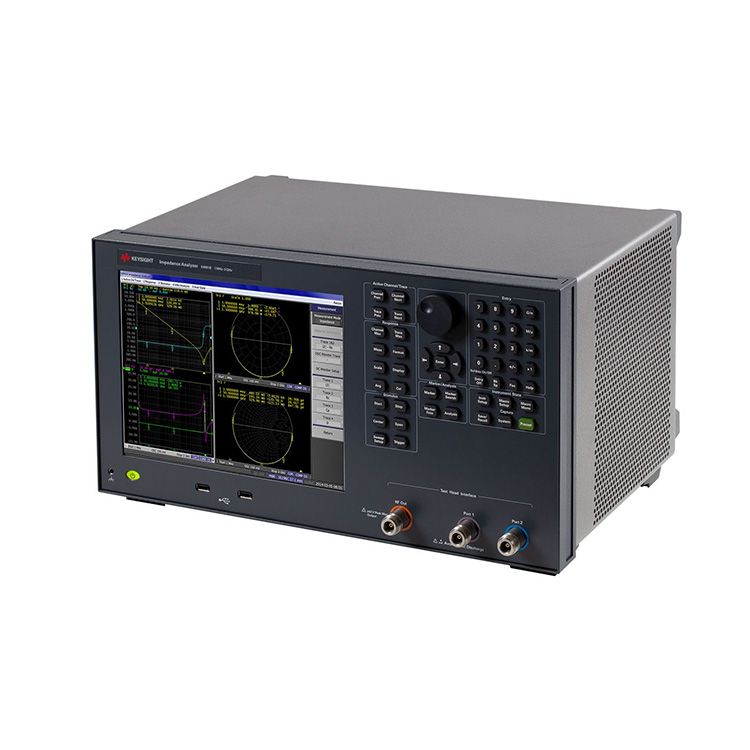

ఎలక్ట్రానిక్ భాగాలు, సెమీకండక్టర్ పరికరాలు మరియు మెటీరియల్‌లను వర్గీకరించడానికి మరియు మూల్యాంకనం చేయడానికి కీసైట్ E4991B ఇంపెడెన్స్ ఎనలైజర్ సరైన పరిష్కారం.
మూడు అప్‌గ్రేడబుల్ ఫ్రీక్వెన్సీ ఎంపికలు: 1 MHz నుండి 500 MHz/1 GHz/3 GHz
ప్రాథమిక ఖచ్చితత్వం ±0.65% మరియు 120 mΩ నుండి 52 kΩ ఇంపెడెన్స్ పరిధి (10% కొలత ఖచ్చితత్వం పరిధి)
కొలత పారామితులు: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. ఎంపిక 001 అవసరం)
అంతర్నిర్మిత DC బయాస్ (ఆప్షన్ 001): 0 V నుండి ±40 V, 0 A నుండి ±100 mA వరకు

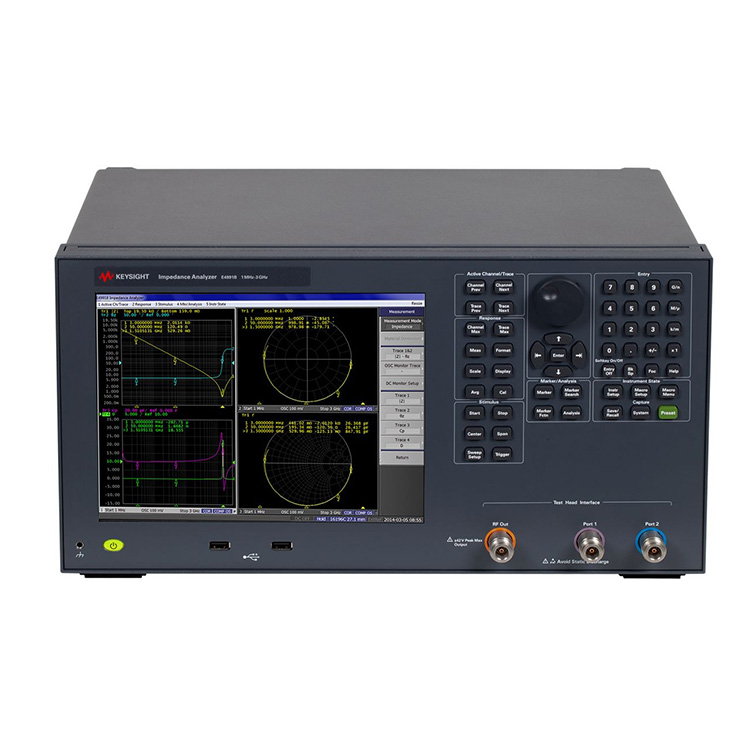

టచ్ స్క్రీన్‌తో 10.4-అంగుళాల రంగు LCDలో 4-ఛానల్ & 4-ట్రేస్
డేటా విశ్లేషణ ఫంక్షన్: సమానమైన సర్క్యూట్ విశ్లేషణ, పరిమితి లైన్ పరీక్ష
విద్యుద్వాహక/అయస్కాంత పదార్థ కొలత (ఆప్షన్ 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
ఉష్ణోగ్రత లక్షణాల కొలత (ఆప్షన్ 007) మరియు విశ్వసనీయమైన ఆన్-వేఫర్ కొలత (ఆప్షన్ 010) సామర్థ్యాలు
మెటీరియల్ కొలత ఎంపికలు ఉష్ణోగ్రత లక్షణాల విశ్లేషణ సామర్ధ్యాన్ని అందిస్తాయి (ఎంపిక 007) మరియు పర్మిటివిటీ మరియు పారగమ్యత యొక్క ప్రత్యక్ష రీడ్ ఫంక్షన్ (ఆప్షన్ 002).
ప్రోబ్ స్టేషన్ కనెక్షన్ కిట్ (ఆప్షన్ 010) 3 GHz వరకు ఖచ్చితమైన ఆన్-వేఫర్ లేదా మైక్రో-కాంపోనెంట్ ఇంపెడెన్స్ కొలత పరిష్కారాన్ని అందిస్తుంది.
E4991B కొలతలను సరళంగా మరియు నమ్మదగినదిగా చేయడానికి రూపొందించబడిన అనేక రకాల పరీక్ష ఉపకరణాలకు మద్దతు ఇస్తుంది.
మీరు R&D, QA లేదా తనిఖీలో ఉన్నా, E4991B అనేది ఎలక్ట్రానిక్ భాగాలు, సెమీకండక్టర్ పరికరాలు మరియు మెటీరియల్‌లను వర్గీకరించడానికి మరియు మూల్యాంకనం చేయడానికి అనువైన పరిష్కారం.
మెటీరియల్ కొలత కోసం, E4991B N1500A-005 మెటీరియల్స్ మెజర్‌మెంట్ సూట్‌తో పనిచేస్తుంది మరియు సెట్-అప్ ఫిక్స్‌చర్‌ల నుండి రిపోర్ట్ జనరేషన్ వరకు (1 GHz వరకు) కొలమానాలను (1 GHz వరకు) అందిస్తుంది.
| అదనపు సమాచారం: | RF IV, ఖచ్చితమైన ఇంపెడెన్స్ మూల్యాంకనం కోసం సరిఅయిన సమాన సర్క్యూట్ విశ్లేషణ (7 నమూనాలు) మెటీరియల్ మీస్. (opt. 002) ఉష్ణోగ్రత లక్షణ పరీక్ష (ఆప్ట్. 007) ఆన్-వేఫర్ ఇంపెడెన్స్ మీస్. ప్రోబ్ స్టేషన్‌తో (ఆప్ట్. 010) 4 ఛానెల్‌లు, 4 ట్రేస్‌లు |
| ప్రాథమిక ఖచ్చితత్వం: | 0.65% |
| DC పక్షపాతం: | 0 V నుండి ±40 V వరకు, 0 A నుండి ±100 mA వరకు (ఎంపిక 001) |
| ఫ్రీక్వెన్సీ: | 1 MHz నుండి 500 MHz/1 GHz/3 GHz |
| గరిష్ట ఫ్రీక్వెన్సీ: | 3 GHz |
| కొలత: | RF-IV పద్ధతి |
| కొలత పరిధి(ఖచ్చితత్వం < 10%): | 120 mΩ నుండి 52 kΩ వరకు |
| ఇతర ఫీచర్లు: | సమానమైన సర్క్యూట్ విశ్లేషణ, పరిమితి లైన్ పరీక్ష మొదలైనవి. విద్యుద్వాహక/అయస్కాంత పదార్థ కొలత (ఎంపిక 002), ఉష్ణోగ్రత లక్షణాల కొలత (ఎంపిక 007), |
| ప్రత్యేక లక్షణాలు: | n/a |
| టార్గెట్ DUT: | సాధారణ ప్రయోజన పరికరం మెటీరియల్ |
| రకం: | ఇంపెడెన్స్ ఎనలైజర్ |
