తక్కువ ధరతో నేరుగా అధిక నాణ్యత కలిగిన E5081A ENA వెక్టర్ నెట్వర్క్ ఎనలైజర్లను కొనుగోలు చేయండి. E5081A ENA-X వెక్టర్ నెట్వర్క్ ఎనలైజర్, 9 kHz నుండి 44 GHz వరకు, మాడ్యులేషన్ డిస్టార్షన్ మెజర్మెంట్ ఆప్షన్తో, యాంప్లిఫైయర్లు మరియు మిక్సర్ల వంటి సక్రియ భాగాల కోసం పూర్తి పరికర క్యారెక్టరైజేషన్ని అనుమతిస్తుంది.
బహుళ కొలతలు, ఒక సెటప్

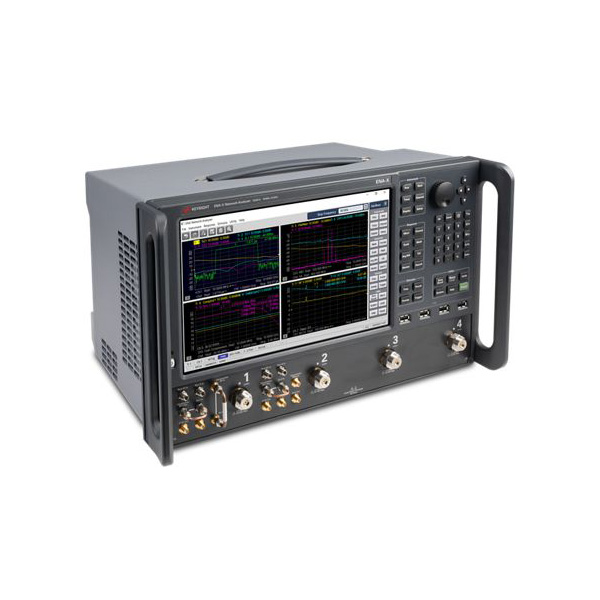

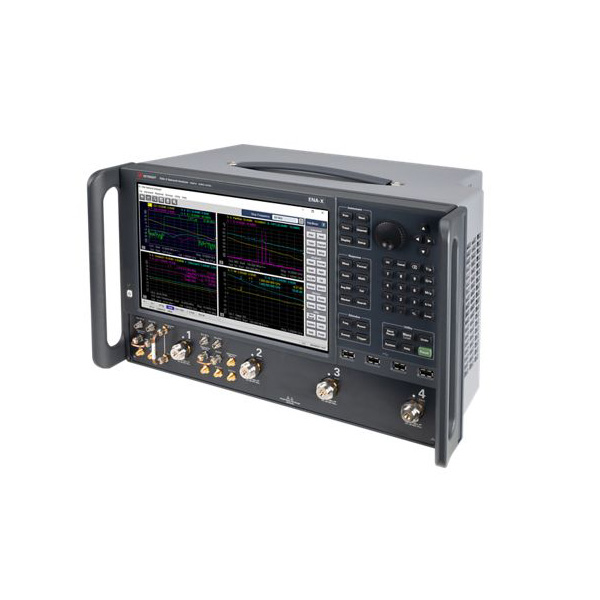

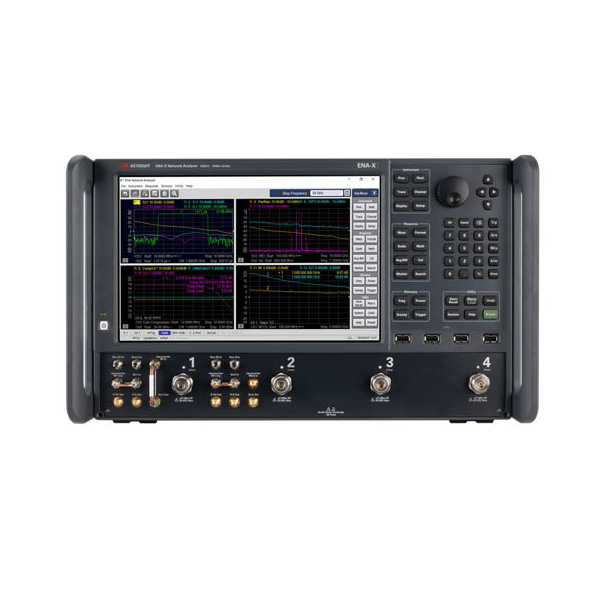

కీసైట్ E5081A ENA-X వెక్టర్ నెట్వర్క్ ఎనలైజర్ (VNA)తో 5G మరియు శాటిలైట్ కమ్యూనికేషన్ కాంపోనెంట్ క్యారెక్టరైజేషన్ను వేగవంతం చేయండి. ENA-X అనేది మిడ్-రేంజ్ నెట్వర్క్ ఎనలైజర్లో వేగవంతమైన మరియు ఖచ్చితమైన EVM కొలతలను ఉత్పత్తి చేసే ఏకైక పరిష్కారం.
మా స్పెక్ట్రల్ కోరిలేషన్ టెక్నిక్ నెట్వర్క్ ఎనలైజర్లోని ఫ్రీక్వెన్సీ డొమైన్లోని మాడ్యులేటెడ్ ఇన్పుట్ మరియు అవుట్పుట్ సిగ్నల్లను నేరుగా విశ్లేషిస్తుంది. మార్కెట్లోని ప్రస్తుత పరిష్కారాలకు భాగాలను పూర్తిగా వర్గీకరించడానికి నెట్వర్క్ మరియు స్పెక్ట్రమ్ ఎనలైజర్ అవసరం. కొత్త ENA-Xతో, మీరు DUT ప్లేన్లో పూర్తి వెక్టార్ కరెక్షన్ని ఉపయోగించి ఒకే పరీక్ష సెటప్తో పరీక్ష ఖచ్చితత్వం మరియు పునరావృతతను నిర్ధారించవచ్చు. సెటప్లను మాన్యువల్గా రీకాన్ఫిగర్ చేయడం లేదా కాంప్లెక్స్ స్విచ్-ఆధారిత సిస్టమ్లను ఆటోమేట్ చేయడం మానుకోండి — ENA-X నెట్వర్క్ ఎనలైజర్తో పరికరం పనితీరును వేగంగా మరియు తక్కువ లోపం సంభావ్యతతో ధృవీకరించండి.
ఇంటిగ్రేటెడ్ మాడ్యులేషన్ డిస్టార్షన్ సాఫ్ట్వేర్తో అతి తక్కువ అవశేష EVMని సాధించండి.
పరీక్ష ఖచ్చితత్వాన్ని నిర్ధారించుకోండి మరియు విస్తృత డైనమిక్ పరిధితో నాయిస్ ఫిగర్ కొలతలను మెరుగుపరచండి.
బూస్టర్ యాంప్లిఫైయర్లు, అటెన్యూయేటర్లు లేదా డైరెక్షనల్ కప్లర్లను ఏకీకృతం చేయడానికి డైరెక్ట్ రిసీవర్ యాక్సెస్తో ఫ్లెక్సిబుల్ హై-పవర్ పరీక్షలను నిర్వహించండి.
DUT ప్లేన్లో వెక్టర్-సరిదిద్దబడిన కాలిబ్రేషన్తో ఇన్పుట్ పోర్ట్ అసమతుల్యత, ఛానెల్ పవర్ మరియు సోర్స్ ఎర్రర్ల చిరునామా.
ఒక పరికరంతో మాడ్యులేటెడ్ డిస్టార్షన్ మరియు స్పెక్ట్రమ్ విశ్లేషణ, నాయిస్ ఫిగర్, వెక్టర్ మిక్సర్ కొలతలు మరియు మరిన్నింటితో వేగంగా పరీక్షించండి.
అప్లికేషన్లు: | S-పారామితులు నాయిస్ ఫిగర్ మాడ్యులేషన్ డిస్టార్షన్ |
201 పాయింట్ వద్ద బెస్ట్ స్పీడ్, 1 స్వీప్: | 3 ms |
భాగాలు: | తక్కువ-శబ్దం యాంప్లిఫైయర్లు పవర్ యాంప్లిఫైయర్లు మిక్సర్లు/ఫ్రీక్వెన్సీ కన్వర్టర్లు T/R మాడ్యూల్స్ |
డైనమిక్ పరిధి: | 146 డిబి |
వాయిద్యం రకం: | బెంచ్టాప్ |
గరిష్ట ఫ్రీక్వెన్సీ: | 44 GHz |
కనిష్ట ఫ్రీక్వెన్సీ: | 10 MHz |
అంతర్నిర్మిత పోర్టుల సంఖ్య: | 2 పోర్టులు 4 పోర్టులు |
అంతర్గత మూలాధారాల సంఖ్య: | n/a |
అవుట్పుట్ పవర్: | 17 dBm |
ట్రేస్ నాయిస్: | 0.0015 dB rms |
VNA సిరీస్: | ఇది |
VNA రకం: | బెంచ్టాప్ |
