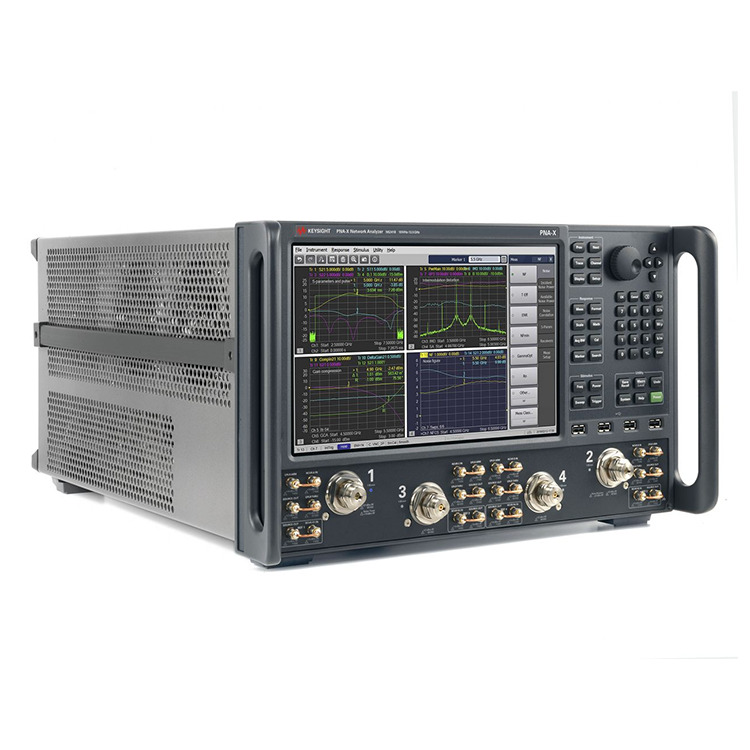

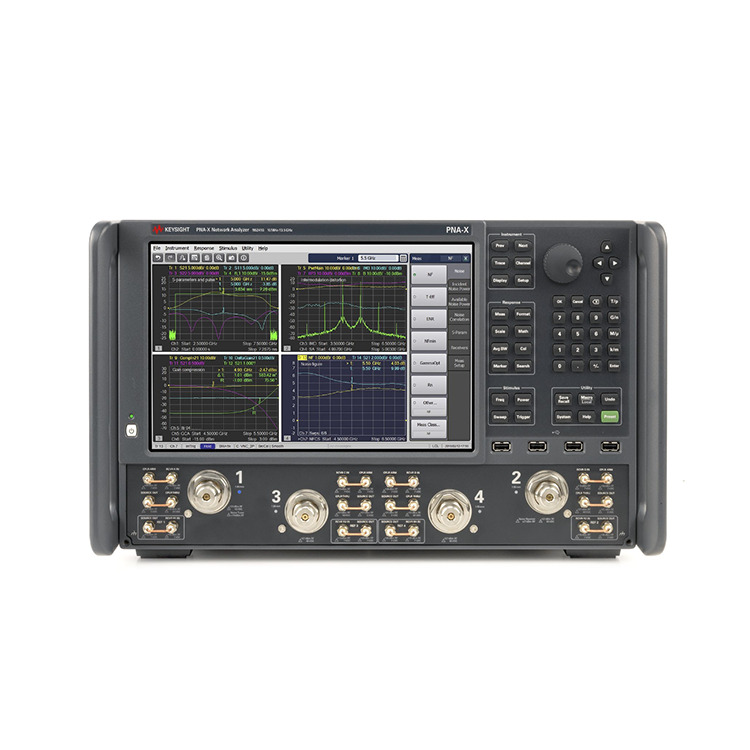

ప్రొఫెషనల్ తయారీదారుగా, మేము మీకు N5244B PNA-X నెట్‌వర్క్ ఎనలైజర్‌లను అందించాలనుకుంటున్నాము. N5244B PNA-X మైక్రోవేవ్ నెట్‌వర్క్ ఎనలైజర్ 10 MHz నుండి 43.5 GHz, 2 మరియు 4 పోర్ట్‌లు, యాంప్లిఫైయర్‌లు, మిక్సర్‌లు మరియు ఫ్రీక్వెన్సీ కన్వర్టర్‌ల వంటి క్రియాశీల పరికరాలను కొలవగల సమీకృత మరియు సౌకర్యవంతమైన టెస్ట్ ఇంజిన్.
ఎదురులేని ఎక్సలెన్స్ కోసం చేరుకోండి
కేవలం వెక్టర్ నెట్‌వర్క్ ఎనలైజర్ కంటే, PNA-X అనేది యాంప్లిఫైయర్‌లు, మిక్సర్‌లు మరియు ఫ్రీక్వెన్సీ కన్వర్టర్‌ల వంటి క్రియాశీల పరికరాలను కొలిచేందుకు ప్రపంచంలోనే అత్యంత సమగ్రమైన మరియు సౌకర్యవంతమైన మైక్రోవేవ్ టెస్ట్ ఇంజిన్. హార్డ్‌వేర్‌లో రెండు అంతర్గత సిగ్నల్ మూలాలు, సిగ్నల్ కాంబినర్, S-పారామీటర్ మరియు నాయిస్ రిసీవర్‌లు, పల్స్ మాడ్యులేటర్‌లు మరియు జనరేటర్‌లు మరియు స్విచ్‌లు మరియు RF యాక్సెస్ పాయింట్‌ల సెట్ ఉన్నాయి. ఈ హార్డ్‌వేర్ ఫీచర్‌లు విస్తృత శ్రేణి లీనియర్ మరియు నాన్ లీనియర్ కొలతల కోసం శక్తివంతమైన కోర్‌ను అందిస్తాయి, అన్నీ పరీక్షలో ఉన్న మీ పరికరానికి ఒకే సెట్ కనెక్షన్‌లతో ఉంటాయి.
మొత్తం ర్యాక్ పరికరాలను ఒక PNA-X నెట్‌వర్క్ ఎనలైజర్‌తో భర్తీ చేయడం ద్వారా మీ పరీక్ష వ్యవస్థను సరళీకృతం చేయండి.
సింగిల్-కనెక్షన్ కొలత అప్లికేషన్‌ల విస్తృత శ్రేణితో పరీక్ష సమయాన్ని తగ్గించండి.
అధునాతన ఎర్రర్ కరెక్షన్‌ని ఉపయోగించి లీనియర్ మరియు నాన్ లీనియర్ డివైస్ క్యారెక్టరైజేషన్‌ని ఖచ్చితంగా పరీక్షించండి.
అధునాతన RF పరీక్షలో వేగం, ఖచ్చితత్వం మరియు వాడుకలో సౌలభ్యం కోసం పరిశ్రమ యొక్క విస్తృత శ్రేణి కొలత అప్లికేషన్‌ల నుండి ఎంచుకోండి.
మల్టీటచ్ డిస్‌ప్లే మరియు సహజమైన వినియోగదారు ఇంటర్‌ఫేస్‌ని ఉపయోగించి కాంపోనెంట్ ప్రవర్తనపై అంతర్దృష్టిని వేగవంతం చేయండి.
N5244B PNA-X నెట్‌వర్క్ ఎనలైజర్‌లు కీలక పనితీరు డేటా
1 GHz వద్ద +13 dBm నుండి 67 GHz వద్ద +11 dBm వరకు అధిక సోర్స్ అవుట్‌పుట్ పవర్
అధిక డైనమిక్ పరిధి: టెస్ట్ పోర్ట్ వద్ద 20 GHz వద్ద 134 dB
తక్కువ ట్రేస్ నాయిస్: 1 kHz బ్యాండ్‌విడ్త్ వద్ద 0.002 dB rms
తక్కువ రిసీవర్ శబ్దం నేల
అధిక రిసీవర్ కంప్రెషన్ స్థాయి
వేగవంతమైన కొలత వేగం: 3.6 నుండి 23 μsec/పాయింట్
అధిక స్థిరత్వం: < 0.03 dB/°C
| ఫ్రీక్వెన్సీ రేంజ్ | 900 Hz నుండి 67 GHz |
| ట్రేస్ నాయిస్ | 0.002 dB RMS |
| అంతర్నిర్మిత పోర్టులు | 2 లేదా 4 |
| ఉత్తమ 201 పాయింట్ స్వీప్ సమయం | 5.5 నుండి 9.7 ms |
| గరిష్ట ఫ్రీక్వెన్సీ: | 43.5 GHz |
| డైనమిక్ పరిధి: | 127 dB @35 GHz |
| అవుట్‌పుట్ పవర్: | 12 dBm |
