Dongguan Qihang Electronic Technology Co.,Ltd వద్ద చైనా నుండి R&S FSW26 సిగ్నల్ మరియు స్పెక్ట్రమ్ ఎనలైజర్ యొక్క భారీ ఎంపికను కనుగొనండి. పరికరంలోని సిగ్నల్ ఎనలైజర్లు సమయ-డొమైన్ విశ్లేషణ సామర్థ్యాలను అందిస్తాయి. ఇది వేవ్ఫార్మ్ యొక్క వ్యాప్తి, ఫ్రీక్వెన్సీ, మాడ్యులేషన్ మరియు కాలక్రమేణా ఇతర లక్షణాలను గమనించడం.
| మోడల్స్ | ఫ్రీక్వెన్సీ పరిధి | దశ శబ్దం | గరిష్టంగా విశ్లేషణ బ్యాండ్ వెడల్పు |
| R&S®FSW26 ఆర్డర్ నంబర్ 1331.5003.26 |
2 Hz - 26.5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz ఆఫ్సెట్) |
512 MHz |
మార్కెట్లో అసమానమైన తక్కువ ఫేజ్ శబ్దం మరియు ఉత్తమ సున్నితత్వం
8.3 GHz అంతర్గత విశ్లేషణ బ్యాండ్విడ్త్
800 MHz నిజ-సమయ విశ్లేషణ బ్యాండ్విడ్త్
SCPI రికార్డర్ కోడ్ ఉత్పత్తిని సులభతరం చేస్తుంది
అధిక డైనమిక్ పరిధి అత్యుత్తమ EVM పనితీరును అనుమతిస్తుంది
కచ్చితమైన డిమాండ్లకు అనుగుణంగా RF పనితీరు

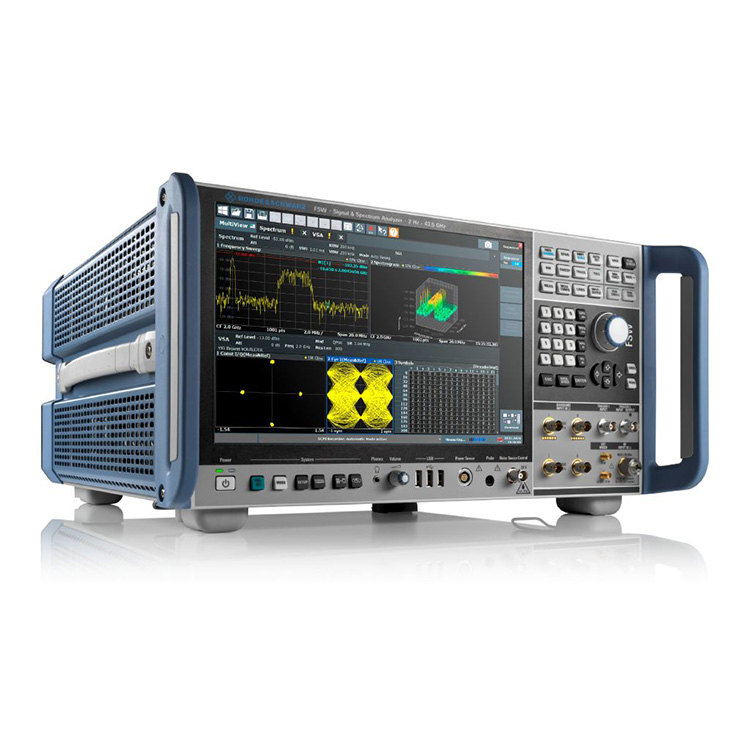

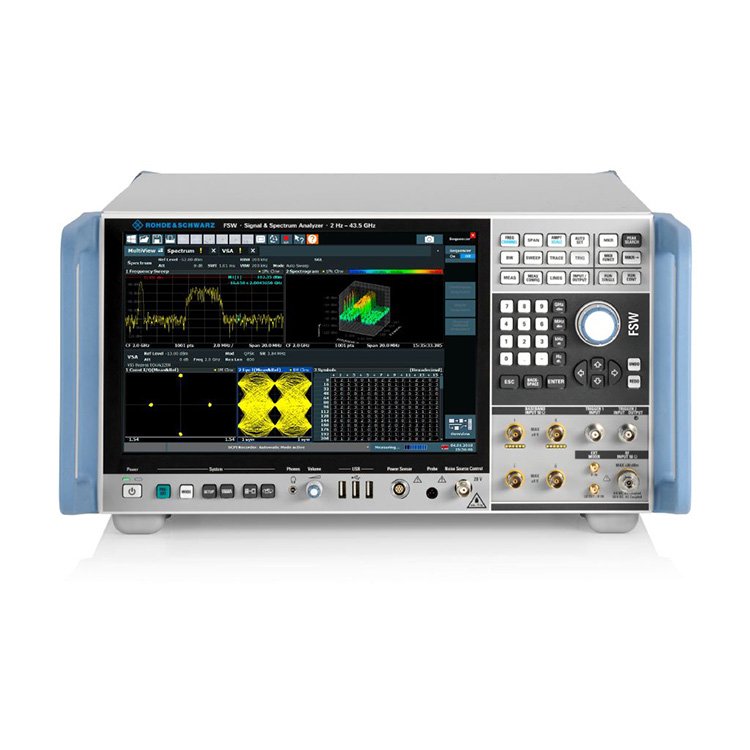

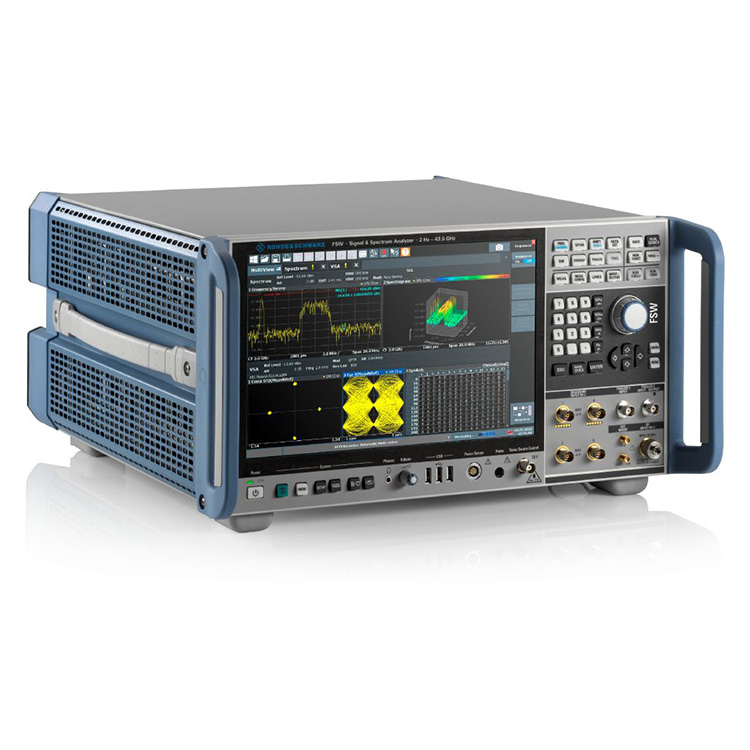

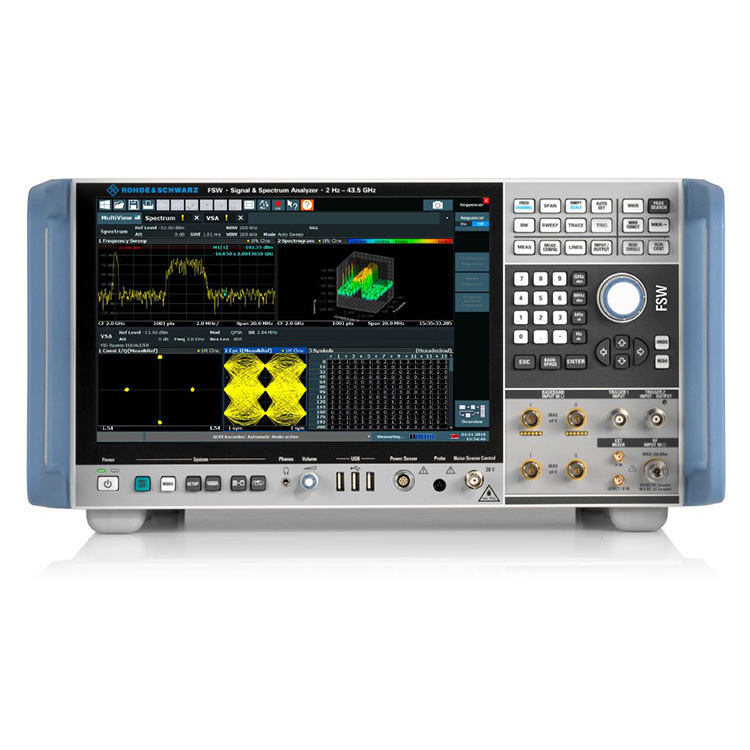

R&S FSW26 సిగ్నల్ మరియు స్పెక్ట్రమ్ ఎనలైజర్ టాప్-ఆఫ్-ది-లైన్ సిగ్నల్ మరియు స్పెక్ట్రమ్ ఎనలైజర్లను పునర్నిర్వచిస్తుంది, ఉన్నతమైన RF ఫేజ్ శబ్దం, ప్రదర్శించబడే సగటు శబ్దం స్థాయి, ఇంటర్మోడ్యులేషన్ సప్రెషన్ మరియు ACLR మరియు హార్మోనిక్ కొలతల కోసం డైనమిక్ పరిధిని అందిస్తుంది.
దశ శబ్దం
క్యారియర్ నుండి 10 kHz క్యారియర్ ఫ్రీక్వెన్సీ వద్ద ఫేజ్ నాయిస్ ఆఫ్సెట్: టైప్. –133 dBc (1 Hz).
సౌలభ్యం కోసం రూపొందించబడింది
12.1’’ అధిక రిజల్యూషన్, సంజ్ఞ మద్దతుతో మల్టీటచ్ డిస్ప్లే - Windows 10 లుక్ అండ్ ఫీల్తో ఫ్లాట్ డిజైన్
వేర్వేరు విండోలలో వివిధ కొలతలు ఏకకాలంలో ప్రదర్శించబడతాయి, ఇది ఫలిత వివరణను సులభతరం చేస్తుంది
పొందుపరిచిన SCPI రికార్డర్ ఆటోమేటిక్, రిమోట్ కంట్రోల్డ్ కొలతల కోసం కోడ్ ఉత్పత్తిని సులభతరం చేస్తుంది
అనుకూలమైన వినియోగదారు ఇంటర్ఫేస్
12.1 అంగుళాల అధిక రిజల్యూషన్, మల్టీటచ్ డిస్ప్లే మరియు మరిన్నింటితో అధునాతన R&S®FSW.
లోతైన 5G భౌతిక లేయర్ సిగ్నల్ విశ్లేషణ
R&S®FSW స్కేలబుల్, 8.3 GHz వరకు విస్తృత అంతర్గత విశ్లేషణ బ్యాండ్విడ్త్ డౌన్లింక్ సిగ్నల్ యొక్క మొత్తం బ్యాండ్విడ్త్ను సంగ్రహించడానికి మరియు పూర్తి సిస్టమ్ను అంచనా వేయడానికి మిమ్మల్ని అనుమతిస్తుంది.
R&S®FSW-K144 మరియు R&S®FSW-K145 ఎంపికలు 3GPP 5G NR యొక్క డౌన్లింక్ మరియు అప్లింక్ ఇన్-బ్యాండ్ కొలతలను కవర్ చేస్తాయి. ప్రతి సిగ్నల్ సబ్ఫ్రేమ్ విశ్లేషించబడుతుంది మరియు వివిధ ఛానెల్లు మరియు సిగ్నల్ల EVM, ఫ్రీక్వెన్సీ మరియు పవర్తో సహా విస్తృత శ్రేణి కొలత ఫలితాలు అందించబడతాయి.
R&S®FSW-K144 5G కొత్త రేడియో డౌన్లింక్ అప్లికేషన్
R&S®FSW-K144 అనేక పారామితులను స్వయంచాలకంగా గుర్తిస్తుంది మరియు సెట్ చేస్తుంది, వివరణాత్మక విశ్లేషణ నుండి అంతర్దృష్టులపై దృష్టి పెట్టడానికి మీకు ఎక్కువ సమయం ఇస్తుంది.
వేగవంతమైన మరియు సమగ్రమైన రాడార్ సిగ్నల్ విశ్లేషణ
విస్తృత విశ్లేషణ బ్యాండ్విడ్త్తో పాటు (8.3 GHz వరకు), R&S®FSW విశ్లేషణ విధులు రాడార్ పరీక్షకు అవసరం.
R&S®FSW-K6 పల్స్ కొలత అప్లికేషన్ కీ తాకినప్పుడు అన్ని సంబంధిత పల్స్ పారామితులను కొలుస్తుంది
R&S®FSW-K6S సమయ సైడ్లోబ్ కొలత ఎంపిక పల్స్ కంప్రెషన్ పారామితులను కొలుస్తుంది
R&S®FSW-K60/K60H ఎంపిక ఫ్రీక్వెన్సీ హోపింగ్ సిగ్నల్లను విశ్లేషిస్తుంది
R&S®FSW-K6 పల్స్ కొలత ఎంపిక
R&S®FSW-K6 పల్స్ కొలత అప్లికేషన్ బటన్ను తాకినప్పుడు అన్ని సంబంధిత పల్స్ పారామితులను కొలుస్తుంది.
E బ్యాండ్లో ఇమేజ్ రహిత వైడ్బ్యాండ్ సిగ్నల్ విశ్లేషణ
R&S®FSW85 సిగ్నల్ మరియు స్పెక్ట్రమ్ ఎనలైజర్ 8 GHz మరియు 85 GHz మధ్య పౌనఃపున్యాల కోసం YIG ప్రిసెలెక్టర్ను కలిగి ఉంది, ఇది ఇమేజ్-ఫ్రీ స్పెక్ట్రమ్ విశ్లేషణను అందిస్తుంది. R&S®FSW-K60/-K60C తాత్కాలిక విశ్లేషణ/చిర్ప్ కొలత ఎంపికతో కలిపి విస్తృత విశ్లేషణ బ్యాండ్విడ్త్ (8.3 GHz వరకు) ఆటోమోటివ్ రాడార్లలో ఉపయోగించే 5 GHz విస్తృత FMCW సిగ్నల్లను వర్గీకరించడానికి మిమ్మల్ని అనుమతిస్తుంది.
ఆటోమోటివ్ రాడార్ కొలతలు
77 GHz వద్ద 2 GHz బ్యాండ్విడ్త్తో FMCW సిగ్నల్ R&S®FSW-K60C ఎంపిక మరియు R&S®FSW-B2001 2 GHz అంతర్గత బ్యాండ్విడ్త్ పొడిగింపుతో కొలుస్తారు
ఉపగ్రహ పేలోడ్లు, పేలోడ్ సబ్సిస్టమ్లు మరియు భాగాలను రూపొందించడం, అభివృద్ధి చేయడం మరియు పరీక్షించడం కోసం అధిక-పనితీరు గల కొలత పరిష్కారాలు
R&S®FSW సమూహ ఆలస్యం, లీనియారిటీ, గెయిన్ ట్రాన్స్ఫర్, నాయిస్ పవర్ రేషియో (NPR) మొదలైన అత్యంత క్లిష్టమైన కొలతల కోసం అంకితమైన కొలత అప్లికేషన్లను అందిస్తుంది. ఇది DVB-S2X మరియు OneWeb వంటి అనేక ప్రమాణాల ఉపగ్రహ RF సిగ్నల్లను కూడా డీమోడ్యులేట్ చేస్తుంది. R&S®FSW స్కేలబుల్, విస్తృత విశ్లేషణ బ్యాండ్విడ్త్ (8.3 GHz వరకు) విస్తృత సిగ్నల్ బ్యాండ్విడ్త్ల కోసం పెరుగుతున్న డిమాండ్ను కలుస్తుంది.
R&S®FSW-K17 మల్టీక్యారియర్ సమూహం ఆలస్యం కొలతలు
మిల్లీసెకన్లలో అధిక ఖచ్చితత్వంతో సంపూర్ణ మరియు సంబంధిత సమూహ ఆలస్యాన్ని కొలుస్తుంది.
నిజ-సమయ స్పెక్ట్రమ్ విశ్లేషణ ఎంపికతో ఒక విషయాన్ని కోల్పోకండి
R&S®FSW నిజ-సమయ ఎంపికలు శక్తివంతమైన క్యారియర్లకు సమీపంలో కూడా నానోసెకండ్ పరిధిలో చాలా తక్కువ చెదురుమదురు జోక్యాన్ని విశ్వసనీయంగా గుర్తించడానికి వినియోగదారులను అనుమతిస్తాయి - గరిష్టంగా 800 MHz బ్యాండ్విడ్త్లో. నిజ-సమయ స్పెక్ట్రమ్ విశ్లేషణ ఇప్పటికే ఉన్న ఫ్రీక్వెన్సీ హోపింగ్ అల్గారిథమ్లను విశ్లేషించడానికి మరియు అదే ఫ్రీక్వెన్సీ బ్యాండ్లో పనిచేసే వివిధ ప్రమాణాల సిగ్నల్ల మధ్య ఘర్షణలను నివారించడానికి ప్రత్యామ్నాయ వాటిని రూపొందించడానికి వినియోగదారులను అనుమతిస్తుంది.
2.4 GHz వద్ద ISM బ్యాండ్ యొక్క నిజ-సమయ స్పెక్ట్రమ్
ఒకే ఫ్రీక్వెన్సీ బ్యాండ్లో (ఉదా. WLAN మరియు బ్లూటూత్®) పనిచేసే వివిధ ప్రమాణాల సిగ్నల్ల మధ్య ఘర్షణలను విశ్లేషిస్తుంది మరియు నిరోధిస్తుంది.
డిజిటల్ సిగ్నల్ విశ్లేషణ
R&S®FSW-K70 వెక్టర్ సిగ్నల్ అనాలిసిస్ ఎంపిక వినియోగదారులను బిట్ స్థాయి వరకు డిజిటల్గా మాడ్యులేట్ చేయబడిన సింగిల్ క్యారియర్లను సరళంగా విశ్లేషించడానికి అనుమతిస్తుంది. విస్తృత శ్రేణి విశ్లేషణ సాధనాలు ఉన్నప్పటికీ స్పష్టంగా నిర్మాణాత్మకమైన ఆపరేటింగ్ కాన్సెప్ట్ కొలతలను సులభతరం చేస్తుంది. R&S®FSW-K70M DVB-S2X సిగ్నల్స్ వంటి రెండు విభిన్న మాడ్యులేషన్ స్కీమ్లతో సిగ్నల్ల విశ్లేషణను అనుమతిస్తుంది. R&S®FSW-K70P పొడిగింపు రా బిట్ లోపాన్ని కొలుస్తుంది. PRBS23 వరకు PRBS డేటాపై రేటు (BER).
1024QAM మాడ్యులేటెడ్ సిగ్నల్ యొక్క విశ్లేషణ
కాన్స్టెలేషన్ రేఖాచిత్రం, ఫలితాల పట్టిక, గుర్తు పట్టిక మరియు EVM పంపిణీ.
