ప్రొఫెషనల్ తయారీదారుగా, మేము మీకు R&S NRP18STత్రీ-పాత్ డయోడ్ పవర్ సెన్సార్లను అందించాలనుకుంటున్నాము. త్రీ-పాత్ డయోడ్ పవర్ సెన్సార్లు అనేక అప్లికేషన్లకు అనుకూలంగా ఉంటాయి, ఎందుకంటే అవి నిరంతర సగటు, బర్స్ట్ యావరేజ్, టైమ్లాట్ యావరేజ్, గేట్ యావరేజ్ మరియు ట్రేస్ మెజర్మెంట్లకు మద్దతు ఇస్తాయి.
| మోడల్స్ | R&S®NRP18S |
| ఫ్రీక్వెన్సీ పరిధి | 10 MHz - 18 GHz |
| స్థాయి పరిధి | -70 dBm - +23 dBm |
| LAN ఇంటర్ఫేస్ | |
| కనెక్టర్ రకం | N (m) |
CW మరియు మాడ్యులేటెడ్ సిగ్నల్స్ కోసం వేగవంతమైన మరియు ఖచ్చితమైన శక్తి కొలతలు
100,000 రీడింగ్లు/సె

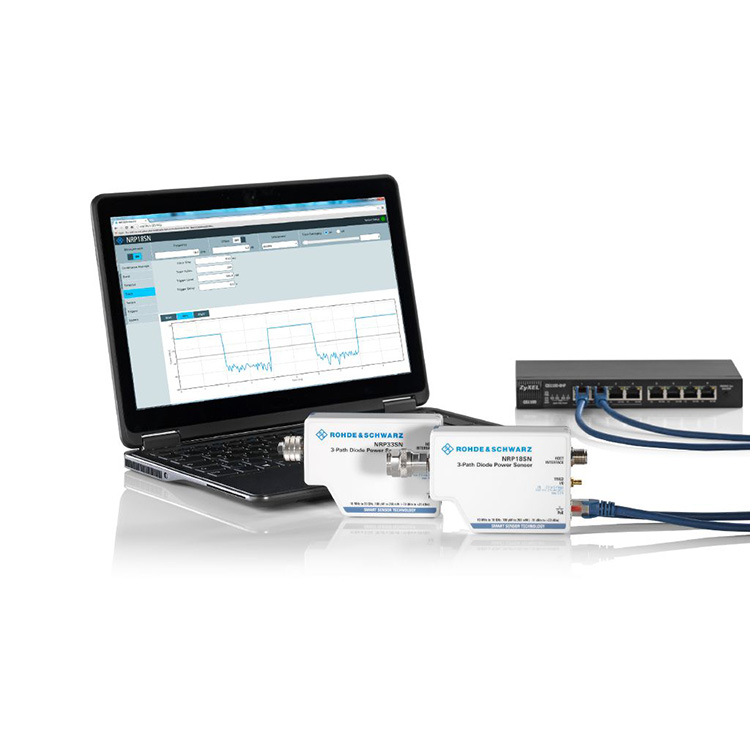

LAN మరియు USB ద్వారా నియంత్రణ మరియు పర్యవేక్షణ
అధిక శక్తి అనువర్తనాల కోసం సెన్సార్లు
R&S®NRX బేస్ యూనిట్తో సౌకర్యవంతమైన ఆపరేషన్
ప్రొఫెషనల్ తయారీదారుగా, మేము మీకు R&S NRP18STత్రీ-పాత్ డయోడ్ పవర్ సెన్సార్లను అందించాలనుకుంటున్నాము. R&S®NRPxxS/SN పవర్ సెన్సార్లు మూడు వేర్వేరు డయోడ్ పాత్లను ఉపయోగిస్తాయి, ప్రతి ఒక్కటి వాంఛనీయ డిటెక్టర్ పరిధిలో పనిచేస్తాయి. ఫలితంగా, మాడ్యులేషన్ రకం నుండి స్వతంత్రంగా అధిక ఖచ్చితత్వంతో సగటు శక్తిని నిర్ణయించవచ్చు. అంతరాయం కలిగించే సిగ్నల్స్ లేదా హార్మోనిక్స్ ద్వారా కొలత ఫలితాలు ప్రభావితం కావు. R&S®NRPxxS/SN పవర్ సెన్సార్లు థర్మల్ పవర్ సెన్సార్ల మాదిరిగానే ప్రవర్తిస్తాయి కానీ గణనీయంగా ఎక్కువ వేగాన్ని అందిస్తాయి. అవి అద్భుతమైన తక్కువ కొలత పరిమితి –70 dBmతో 93 dB డైనమిక్ పరిధిని అందిస్తాయి.
అనేక అనువర్తనాల కోసం ఆదర్శ పరిష్కారం
త్రీ-పాత్ డయోడ్ పవర్ సెన్సార్లు అనేక అప్లికేషన్లకు అనుకూలంగా ఉంటాయి, ఎందుకంటే అవి నిరంతర సగటు, బర్స్ట్ యావరేజ్, టైమ్లాట్ యావరేజ్, గేట్ యావరేజ్ మరియు ట్రేస్ మెజర్మెంట్లకు మద్దతు ఇస్తాయి. అత్యుత్తమ పనితీరు మరియు అపూర్వమైన కొలత వేగం మరియు ఖచ్చితత్వంతో, సెన్సార్లు GSM మరియు 3GPP వంటి వైర్లెస్ సిగ్నల్లపై అలాగే LTE, LTE-అడ్వాన్స్డ్ లేదా 5G వంటి అధిక బ్యాండ్విడ్త్ సిగ్నల్లపై ఖచ్చితమైన సగటు శక్తి కొలతలను నిర్వహించడానికి ఉపయోగించవచ్చు.
మెరుగైన మూడు-మార్గం భావన
R&S®NRPxxS(N) పవర్ సెన్సార్లు మూడు వేర్వేరు డయోడ్ పాత్లను ఉపయోగిస్తాయి, ప్రతి ఒక్కటి వాంఛనీయ డిటెక్టర్ పరిధిలో పనిచేస్తాయి. మాడ్యులేషన్ రకంతో సంబంధం లేకుండా సగటు శక్తిని అధిక ఖచ్చితత్వంతో నిర్ణయించవచ్చు. అంతరాయం కలిగించే సిగ్నల్స్ లేదా హార్మోనిక్స్ ద్వారా కొలత ఫలితాలు ప్రభావితం కావు. R&S®NRPxxS(N) పవర్ సెన్సార్లు థర్మల్ పవర్ సెన్సార్ల మాదిరిగానే ప్రవర్తిస్తాయి కానీ గణనీయంగా ఎక్కువ వేగం మరియు 93 dB డైనమిక్ పరిధిని అందిస్తాయి.
-70 dBm వరకు తక్కువ స్థాయిలలో కూడా
తక్కువ స్థాయిలలో కొలత ఖచ్చితత్వాన్ని పెంచడానికి, బహుళ కొలిచిన విలువలను సగటున చేయడం అవసరం. సగటు నాయిస్ కాంపోనెంట్ను తగ్గిస్తుంది, ఇది కొలతను కూడా తగ్గిస్తుంది. R&S®NRPxxS(N) పవర్ సెన్సార్లు చాలా తక్కువ కొలత శబ్దాన్ని దృష్టిలో ఉంచుకుని రూపొందించబడ్డాయి.
R&S®NRPxxS(N) పవర్ సెన్సార్లు ప్రస్తుతం మార్కెట్లో అందుబాటులో ఉన్న అత్యధిక వేగం మరియు ఖచ్చితత్వంతో తక్కువ పరిమితి –70 dBm వరకు కొలతలు చేయగలవు.
100.000 కొలతలు/సె వరకు అపరిమిత సమయ కొలత
వేగవంతమైన నిరంతర సగటు మోడ్లో, R&S®NRPxxS(N) పవర్ సెన్సార్లు 100,000 ట్రిగ్గర్ చేయబడిన కొలతలు/ల వరకు కనీస ట్రిగ్గర్ పునరావృత సమయం 100 µsతో ఎటువంటి కొలతను కోల్పోకుండా చేయగలవు. బఫర్ మోడ్ని ఉపయోగించడం ద్వారా ఈ కొలత వేగం సాధించబడుతుంది. బఫర్ మోడ్లో, మొత్తం కొలిచిన డేటా సెన్సార్ లోపల సేకరించబడుతుంది మరియు సెన్సార్ హోస్ట్కు ఒక బ్లాక్లో ప్రసారం చేయబడుతుంది. R&S®NRPxxS(N) సెన్సార్లు సమయ పరిమితి లేకుండా కొత్త ఫాస్ట్ మోడ్ను అమలు చేస్తాయి!

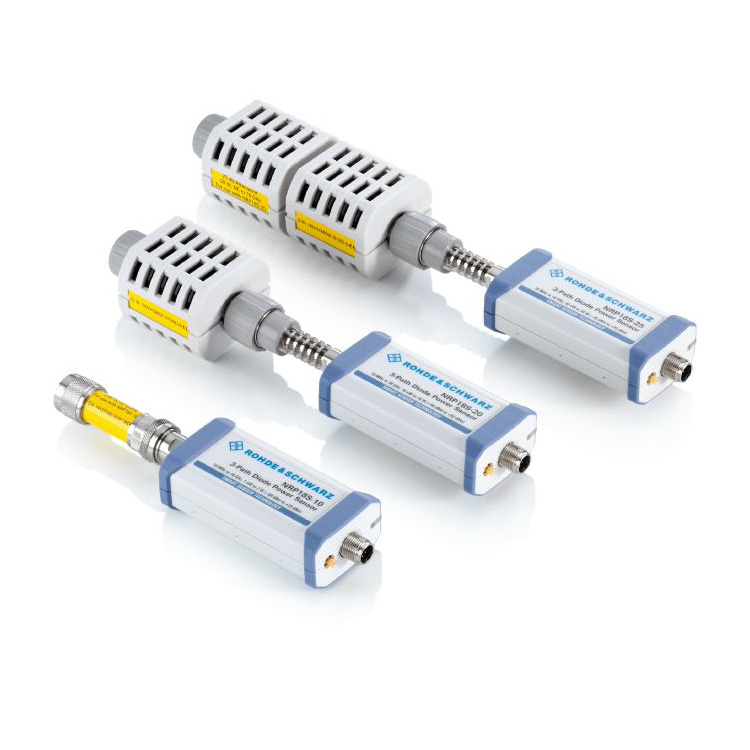

30 W వరకు శక్తి కొలతలు చేయండి
R&S®NRP18S-10, R&S®NRP18S-20 మరియు R&S®NRP18S-25 హై-పవర్ త్రీ-పాత్ డయోడ్ పవర్ సెన్సార్లు R&S®NRP18S మరియు 10/20/25 dB అప్స్ట్రీమ్ అటెన్యూయేటర్ను కలిగి ఉంటాయి. వారు 2 W, 15 W మరియు 30 W వరకు శక్తి కొలతలు చేయగలరు. అటెన్యూయేటర్తో ఉపయోగించినప్పుడు, సెన్సార్ మరియు అటెన్యూయేటర్ మధ్య అసమతుల్య లోపాలు స్వయంచాలకంగా సరిచేయబడతాయి. అటెన్యుయేటర్ కోసం S- పారామితులు ఉత్పత్తి సమయంలో సెన్సార్లో నిర్ణయించబడతాయి మరియు నిల్వ చేయబడతాయి.

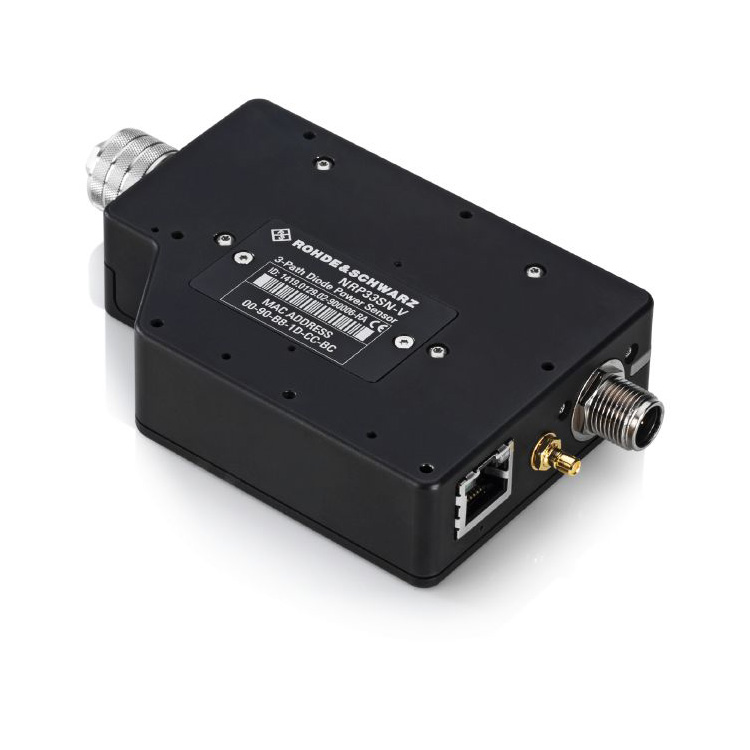

థర్మల్ వాక్యూమ్ (TVAC) చాంబర్లలో ఉపయోగం కోసం ప్రత్యేకంగా రూపొందించబడింది
R&S®NRPxxSN-V TVAC-కంప్లైంట్ పవర్ సెన్సార్ 67 GHz వరకు ఫ్రీక్వెన్సీ పరిధిలో శాటిలైట్ కమ్యూనికేషన్ అప్లికేషన్ల కోసం రూపొందించబడింది. ఉత్పత్తి ప్రక్రియలో అన్ని భాగాలు వాక్యూమ్ చాంబర్లో కాల్చబడతాయి, కాబట్టి అవుట్గ్యాసింగ్ కనిష్టంగా తగ్గించబడుతుంది. వారి LAN సామర్థ్యానికి ధన్యవాదాలు, పవర్ సెన్సార్లను ఛాంబర్ వెలుపల నుండి సులభంగా నియంత్రించవచ్చు మరియు పర్యవేక్షించవచ్చు, అయితే హౌసింగ్లోని వెంటింగ్ రంధ్రాలు ఒత్తిడి సమీకరణను నిర్ధారిస్తాయి.
