ప్రొఫెషనల్ తయారీదారుగా, మేము మీకు R&S SZU100A సిగ్నల్ జనరేటర్లను అందించాలనుకుంటున్నాము. ఇది గరిష్టంగా రెండు అంతర్గత బేస్బ్యాండ్ మాడ్యూల్లు మరియు నాలుగు ఫేడింగ్ సిమ్యులేటర్ మాడ్యూల్లతో కూడా అమర్చబడుతుంది. ఈ కాన్సెప్ట్ ఒకే యూనిట్లో రెండు పూర్తి-ఫీచర్ ఉన్న వెక్టార్ సిగ్నల్ జనరేటర్లను అందిస్తుంది, సంక్లిష్ట సిగ్నల్ దృశ్యాలను సులభంగా ఉత్పత్తి చేస్తుంది.
| ఉత్పత్తి పేరు | ఫ్రీక్వెన్సీ పరిధి | స్థాయి పరిధి | I/Q మాడ్యులేషన్ బ్యాండ్విడ్త్ | హార్మోనిక్స్ |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz అంతర్గత 2 GHz బాహ్య |
< -55dBc >3.5GHz |
ఫ్రీక్వెన్సీ పరిధి 67 GHz వరకు (ద్వంద్వ మార్గం: 44 GHz వరకు)
2 GHz మాడ్యులేషన్ బ్యాండ్విడ్త్
800 MHz బ్యాండ్విడ్త్ మరియు 8x8 MIMO వరకు ఇంటిగ్రేటెడ్ ఫేడింగ్
అన్ని ప్రధాన డిజిటల్ కమ్యూనికేషన్ ప్రమాణాల కోసం సిగ్నల్ జనరేషన్
అధునాతన GNSS మరియు రాడార్ సిమ్యులేటర్
ప్రొఫెషనల్ తయారీదారుగా, మేము మీకు R&S SZU100A సిగ్నల్ జనరేటర్లను అందించాలనుకుంటున్నాము. పరీక్ష సెటప్ మరియు అప్లికేషన్ ఆధారంగా పనితీరు మరియు కార్యాచరణ అవసరాలు మారుతూ ఉంటాయి. R&S®SZU100A ఈ విభిన్న అవసరాలను మాస్టరింగ్ చేయడంలో సాటిలేనిది మరియు సిగ్నల్ జనరేటర్ల కోసం కొత్త ప్రమాణాలను సెట్ చేస్తుంది. భాగాలు, మాడ్యూల్లు మరియు పూర్తి బేస్ స్టేషన్లతో సహా ఏదైనా రకమైన DUTని అభివృద్ధి చేయడం మరియు ధృవీకరించడం - R&S®SZU100A అత్యుత్తమ పనితీరుతో తగిన పరీక్ష సంకేతాలను సులభంగా ఉత్పత్తి చేస్తుంది. R&S®SZU100A అనువైన మాడ్యులర్ డిజైన్ను కలిగి ఉంది, ఇది అప్లికేషన్లకు అవసరమైన ఖచ్చితమైన ఎంపికలను కలిగి ఉంటుంది. క్లాసిక్ సింగిల్-పాత్ వెక్టర్ సిగ్నల్ జనరేటర్ నుండి మల్టీఛానల్ MIMO రిసీవర్ టెస్టర్ వరకు ఏదైనా కాన్ఫిగరేషన్ సాధ్యమవుతుంది.

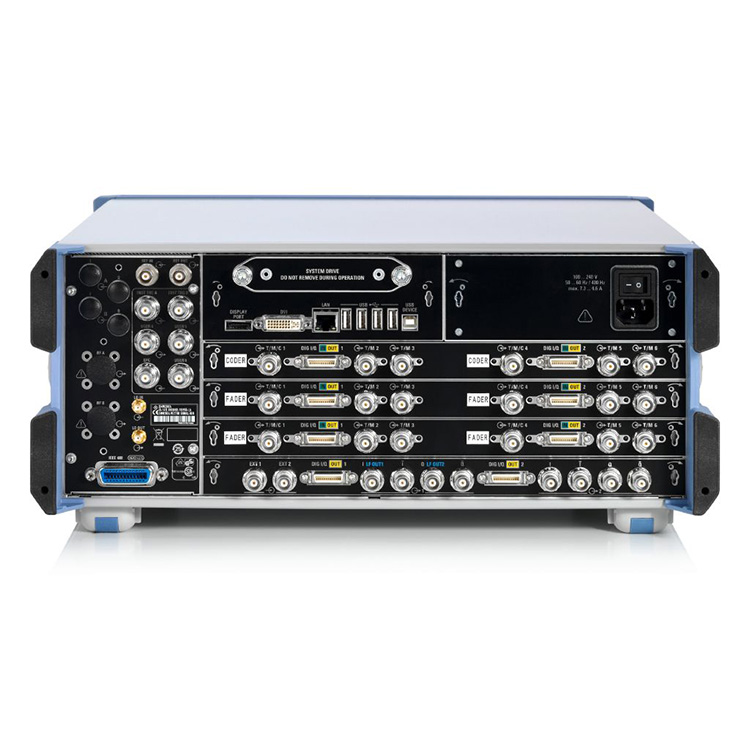

R&S®SZU100A సింగిల్-పాత్ ఇన్స్ట్రుమెంట్గా 67 GHz వరకు ఫ్రీక్వెన్సీ పరిధిని మరియు డ్యూయల్-పాత్ ఇన్స్ట్రుమెంట్గా 44 GHz వరకు కవర్ చేస్తుంది. ఇది గరిష్టంగా రెండు అంతర్గత బేస్బ్యాండ్ మాడ్యూల్లు మరియు నాలుగు ఫేడింగ్ సిమ్యులేటర్ మాడ్యూల్లతో కూడా అమర్చబడుతుంది. ఈ కాన్సెప్ట్ ఒకే యూనిట్లో రెండు పూర్తి-ఫీచర్ ఉన్న వెక్టార్ సిగ్నల్ జనరేటర్లను అందిస్తుంది, సంక్లిష్ట సిగ్నల్ దృశ్యాలను సులభంగా ఉత్పత్తి చేస్తుంది.
R&S®SZU100Aలోని స్టాండర్డ్ హై-ఎండ్ సింథసైజర్ అసాధారణమైన SSB ఫేజ్-నాయిస్ మరియు నాన్హార్మోనిక్ పనితీరును అందిస్తుంది. పనితీరును మరింత మెరుగుపరచడానికి అనేక తక్కువ దశ-నాయిస్ ఎంపికలు అందుబాటులో ఉన్నాయి. R&S®SMW-B711/B721 అల్ట్రా-తక్కువ దశ-నాయిస్ ఎంపికలు ఉత్తమ-తరగతి దశ-నాయిస్ పనితీరును ప్రారంభిస్తాయి. R&S®SZU100A స్పెక్ట్రల్ స్వచ్ఛతను డిమాండ్ చేసే కొలతలకు సరైనది.
వైడ్బ్యాండ్ I/Q మాడ్యులేటర్ గరిష్టంగా 2 GHz RF బ్యాండ్విడ్త్తో వైర్లెస్ కమ్యూనికేషన్స్, శాటిలైట్ కమ్యూనికేషన్స్ మరియు రాడార్తో సహా దాని ఫ్రీక్వెన్సీ పరిధిలోని అన్ని అప్లికేషన్లను కవర్ చేస్తుంది. అంతర్గత బేస్బ్యాండ్ గరిష్టంగా 2 GHz RF మాడ్యులేషన్ బ్యాండ్విడ్త్తో సిగ్నల్లను రూపొందించగలదు.
అత్యాధునిక D/A కన్వర్టర్లు మరియు అద్భుతమైన RF చైన్ డిజైన్ అద్భుతమైన EVM పనితీరుతో 2 GHz బ్యాండ్విడ్త్ కంటే <0.4 dB యొక్క అసాధారణమైన మాడ్యులేషన్ ఫ్రీక్వెన్సీ ప్రతిస్పందనను నిర్ధారిస్తుంది.
R&S®SZU100A ఫేడింగ్ బ్యాండ్విడ్త్ యొక్క 800 MHz వరకు ఇంటిగ్రేటెడ్ ఛానెల్ ఎమ్యులేషన్ను అందిస్తుంది. అన్ని ప్రధాన ప్రమాణాల కోసం ఫేడింగ్ ప్రొఫైల్లు ప్రీసెట్లుగా అందుబాటులో ఉన్నాయి. 64 వరకు ఫేడింగ్ ఛానెల్లతో, 2x2, 3x3, 4x4, 8x4, 4x8 మరియు 8x8 వంటి అన్ని కీలకమైన MIMO ఫేడింగ్ దృశ్యాలు ఒకే పరికరంలో కాన్ఫిగర్ చేయబడతాయి. గరిష్టంగా ఎనిమిది క్యారియర్ల సమీకరణకు కూడా మద్దతు ఉంది మరియు ఎనిమిది RF మార్గాలను అందించడానికి SGT100A సిగ్నల్ జనరేటర్ మాడ్యూల్లను కనెక్ట్ చేయవచ్చు.

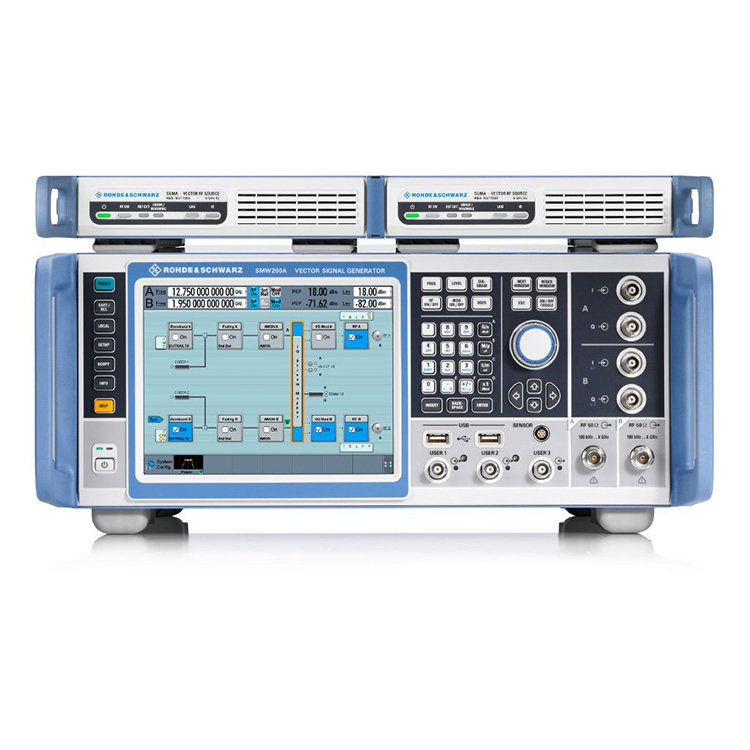

R&S®SZU100A నుండి నిర్వహించబడే ఆరు R&S®SGT100A సిగ్నల్ జనరేటర్ మాడ్యూల్లతో రెండు-మార్గం R&S®SZU100A;
అంతర్నిర్మిత R&S®SZU100A గ్రాఫిక్స్ ఫంక్షన్ నిజ సమయంలో ఉత్పత్తి చేయబడిన సిగ్నల్లను ప్రదర్శిస్తుంది. వినియోగదారు ప్రదర్శన రకాన్ని ఎంచుకోవచ్చు, ఉదా. I/Q వర్సెస్ సమయం, ఫ్రీక్వెన్సీ స్పెక్ట్రం, వెక్టర్ రేఖాచిత్రం లేదా CCDF. R&S®SZU100A కోడ్ జనరేటర్తో కూడిన SCPI మాక్రో రికార్డర్ను కూడా అందిస్తుంది, ఇది రిమోట్ కమాండ్ సీక్వెన్స్తో ఫైల్ను రూపొందించడానికి అన్ని మాన్యువల్ ఆపరేటింగ్ దశలను రికార్డ్ చేస్తుంది. MATLAB®, CVI లేదా Python కోసం నేరుగా ఎక్జిక్యూటబుల్ కోడ్ని రూపొందించడానికి ఇంటిగ్రేటెడ్ కోడ్ టెంప్లేట్లు అందించబడ్డాయి.
సంక్లిష్ట సంకేతాలను రూపొందించేటప్పుడు నిజ సమయంలో గ్రాఫికల్ సిగ్నల్ పర్యవేక్షణ చాలా ఉపయోగకరంగా ఉంటుంది.
వైర్లెస్ కమ్యూనికేషన్ ప్రమాణాలు
రియల్ టైమ్ ఎన్వలప్ ట్రాకింగ్
GNSS అనుకరణ
రాడార్ అనుకరణ
