ప్రొఫెషనల్ తయారీదారుగా, మేము మీకు R&S ZNB8 వెక్టర్ నెట్‌వర్క్ ఎనలైజర్‌లను అందించాలనుకుంటున్నాము. 9 kHz నుండి 4.5/8.5 GHz మరియు 100 kHz నుండి 20/26.5/40/43.5 GHz వరకు ఫ్రీక్వెన్సీ శ్రేణులతో, నెట్‌వర్క్ ఎనలైజర్‌లు మొబైల్ రేడియో, ఎలక్ట్రానిక్ వస్తువులతో పాటు ఏరోస్పేస్ మరియు డిఫెన్స్ అప్లికేషన్‌ల కోసం రూపొందించబడ్డాయి మరియు అధిక స్థాయిలో కూడా ఉపయోగించవచ్చు. స్పీడ్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్ డిజైన్. R&S®ZNB యాంప్లిఫైయర్‌లు, మిక్సర్‌లు, ఫిల్టర్‌లు మరియు కేబుల్‌ల వంటి RF భాగాలను అభివృద్ధి చేయడానికి, ఉత్పత్తి చేయడానికి మరియు సర్వీసింగ్ చేయడానికి అనువైనది.
| మోడల్స్ | ఓడరేవులు | తరచుదనం | కనెక్టర్లు |
| R&S®ZNB8 ఆర్డర్ నంబర్ 1334.3330.42 |
2 పోర్టులు | 8 GHz | N (f) |
| R&S®ZNB8 ఆర్డర్ నంబర్ 1334.3330.44 |
4 పోర్టులు | 8 GHz | N (f) |
ఫ్రీక్వెన్సీ పరిధి 9 kHz నుండి 43.5 GHz వరకు
రెండు లేదా నాలుగు పోర్టులు
140 dB వరకు విస్తృత డైనమిక్ పరిధి
401 పాయింట్లకు 4 ms షార్ట్ స్వీప్ సమయాలు
వైడ్ పవర్ స్వీప్ పరిధి 98 dB
అత్యున్నత ప్రమాణాలకు అనుగుణంగా రూపొందించబడింది
R&S®ZNB రిసీవర్‌లు అధిక-శక్తి నిర్వహణ సామర్థ్యాన్ని అధిక సున్నితత్వం మరియు తక్కువ ట్రేస్ నాయిస్‌తో మిళితం చేస్తాయి. R&S®ZNB బేస్ యూనిట్ సాధారణంగా 140 dB డైనమిక్ పరిధిని కలిగి ఉంటుంది. R&S®ZNB8-B5x ఎంపిక పోర్ట్‌ల మధ్య కొలతల కోసం డైనమిక్ పరిధిని 150 dB వరకు విస్తరించింది. ఎనలైజర్ చాలా తక్కువ పరిమాణంతో S-పారామితులను కొలుస్తుంది మరియు ఫేజ్ డ్రిఫ్ట్‌లు సాధారణంగా 0.01 dB/°C మరియు 0.15°/°C కంటే తక్కువగా ఉంటాయి.
క్రమాంకనం చేయబడిన R&S®ZNB రీకాలిబ్రేషన్ లేకుండా చాలా రోజుల పాటు ఖచ్చితమైన కొలతలను అనుమతిస్తుంది.

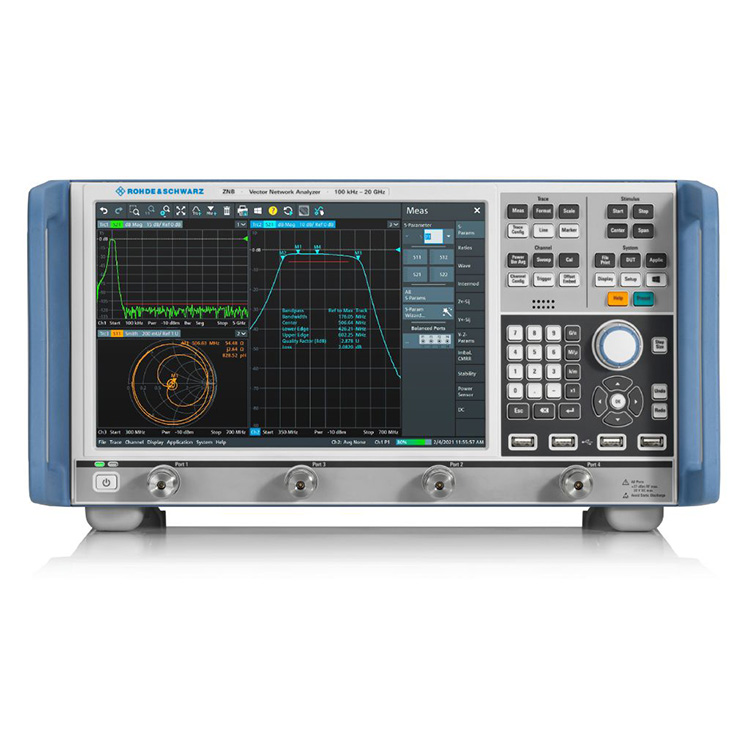

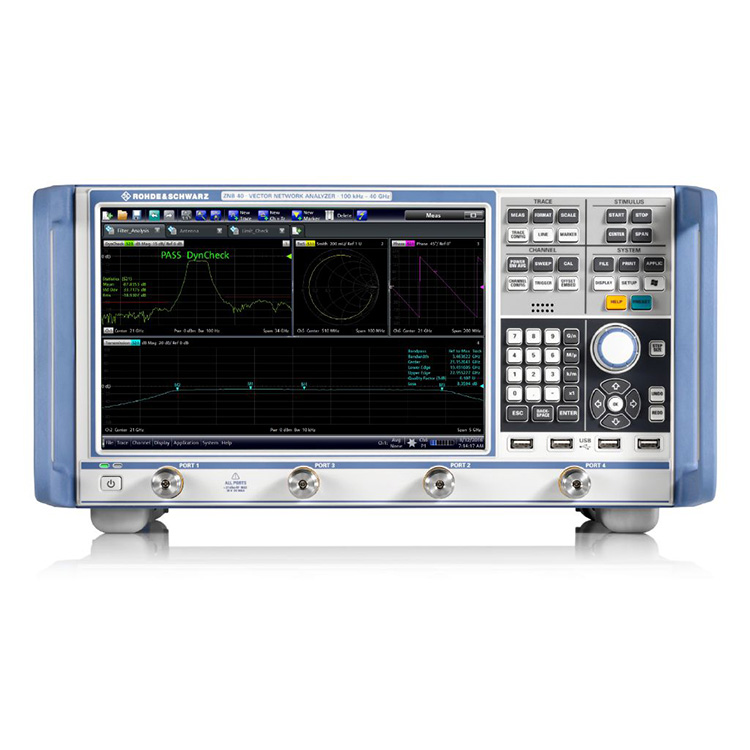

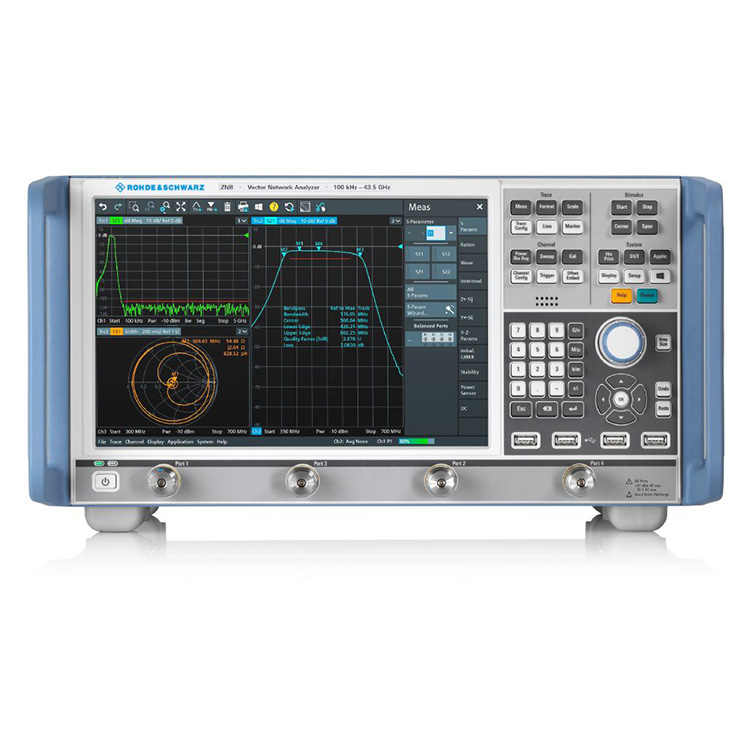

నాలుగు పోర్ట్‌లతో R&S®ZNB40.
క్రియాశీల మరియు నిష్క్రియ RF భాగాల అనుకూలమైన లక్షణం
R&S®ZNB ఎంబెడ్డింగ్/డీమ్‌బెడ్డింగ్ ఫీచర్లు, బ్యాలెన్స్‌డ్ DUT క్యారెక్టరైజేషన్ కోసం మిక్స్‌డ్-మోడ్ S-పారామీటర్‌లు మరియు ఫ్లెక్సిబుల్ టెస్ట్ సెటప్ కాన్ఫిగరేషన్ కోసం పునర్నిర్వచించబడిన S-పారామీటర్‌లతో సహా అనేక ఫీచర్లు మరియు ఎంపికలను అందిస్తుంది. కంటి రేఖాచిత్రాలతో సమయ డొమైన్ కొలత ఎంపికలు, ఫ్రీక్వెన్సీ-కన్వర్టింగ్ కొలతలు మరియు రెండు స్వతంత్ర అంతర్గత జనరేటర్లు కూడా అందుబాటులో ఉన్నాయి.
వేగవంతమైన కొలతలు మరియు బాహ్య భాగాల యొక్క సులభమైన నియంత్రణ
వేగవంతమైన సింథసైజర్ స్థిరీకరణ సమయాలు R&S®ZNBకి చాలా తక్కువ కొలత వ్యవధిని అందిస్తాయి. పెద్ద IF బ్యాండ్‌విడ్త్‌లు వేగవంతమైన నమూనా సమయాలను ప్రారంభిస్తాయి. ఇది డిస్‌ప్లేకు హై స్పీడ్ డేటా ప్రాసెసింగ్‌ను మరియు కంట్రోలర్‌కి వేగవంతమైన LAN లేదా IEC/IEEE డేటా బదిలీని కూడా అందిస్తుంది. సెగ్మెంటెడ్ స్వీప్ వంటి ఫీచర్లు కొలత సమయాన్ని మరింత మెరుగుపరుస్తాయి. RFFE GPIO, GPIB మరియు హ్యాండ్లర్ I/O వంటి ఇంటిగ్రేటెడ్ కంట్రోల్ ఇంటర్‌ఫేస్‌లతో మాడ్యూల్స్ లేదా బాహ్య భాగాలను సులభంగా నియంత్రించవచ్చు.
RFFE GPIO ఇంటర్‌ఫేస్‌ను కాన్ఫిగర్ చేయడానికి మెనూ.
48 పోర్ట్‌ల వరకు కొలతలు
R&S®ZNB వివిధ స్విచ్ మాత్రికలతో కలిపి 48 పోర్ట్‌లతో కూడిన మాడ్యూల్‌లపై సంక్లిష్ట కొలతలకు సమగ్ర పరిష్కారం. మల్టీపోర్ట్ DUT కోసం అన్ని S-పారామితులను గుర్తించడానికి Rohde & Schwarz నుండి మాత్రికలు పూర్తి క్రాస్‌బార్ కొలతలను అందిస్తాయి. గరిష్టంగా 24 పోర్ట్‌లతో ఆటోమేటిక్ కాలిబ్రేషన్ యూనిట్లు త్వరిత మరియు ఖచ్చితమైన సెటప్ క్రమాంకనాన్ని ప్రారంభిస్తాయి.
రెండు R&S®ZN-Z84 స్విచ్ మ్యాట్రిక్‌లతో R&S®ZNB.
క్రమాంకనం, ధృవీకరణ మరియు వివిధ కొలతల కోసం వివిధ ఉపకరణాలు
మెకానికల్ కాలిబ్రేషన్ మరియు వెరిఫికేషన్ కిట్‌లు
స్వయంచాలక అమరిక యూనిట్లు
టెస్ట్ కేబుల్స్
టార్క్ రెంచెస్
R&S®NRP పవర్ సెన్సార్ కుటుంబానికి మద్దతు ఇస్తుంది
ఇవే కాకండా ఇంకా
